اینورتر LS یا درایو کنترل دور موتور LS

یکی از مهم ترین کاربردهای اینورتر LS کنترل دور موتور می باشد.

اینورتر های LS با راه اندازی نرم موتور طبق زمان قابل تنظیم برای شتاب گیری موتور ( زمان ACC ) از شوک های جریانی به برق واحد صنعتی جلوگیری می کند.

همچنین با توقف نرم طی زمان تنظیم شده برای توقف موتور  ( زمان DEC ) از آسیب به موتور و تجهیزات متصل به آن جلوگیری می نماید.

اینورتر LS علاوه بر کنترل سرعت موتور ، از الکترو موتور در برابر آسیب های احتمالی ناشی از افزایش و کاهش ولتاژ ورودی ، اضافه بار ، اتصال کوتاه موتور و ولتاژ برگشتی در حالت ژنراتوری شدن موتور حفاظت می نماید که این امر سبب افزایش طول عمر موتور می گردد .

ذخیره سازی انرژی یا ENERGY SAVING از دیگر مزایای اینورتر های ال اس می باشد که در کاربردهای مختلف با توجه به عدم نیاز به کارکرد موتور با تمام قدرت و سرعت باعث کاهش مصرف انرژی می گردد .

اینورتر ال اس

اینورتر LS

دسته بندی اینورتر LS

اینورتر های فرکانس متغییر یا همان VFD با استفاده از تغییر فرکانس ورودی دور خروجی را تغییر می دهند.

کمپانی LS با استفاده از IGBT های قوی و با کیفیت اینورترهای قابل اعتماد برای صنایع مختلف ارائه کرده است.

اینورتر های ال اس در مدل های متنوع برای کاربرد های مختلف و خاص تولید شده است.

دسته بندی اینورتر های LS بر اساس نوع ولتاژ ورودی :

ورودی تکفاز 220 ولت و خروجی سه فاز 220 ولت

ورودی سه فاز 380 ولت و خروجی سه فاز 380 ولت

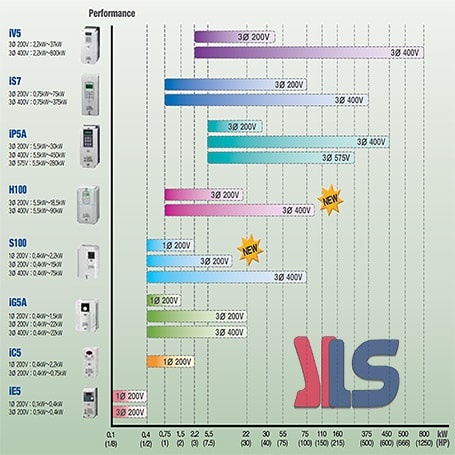

مدل های مختلف اینورتر های ال اس عبارت است از :

اینورتر مدل IE5 ، اینورتر مدل IC5 ، اینوتر مدل IG5A، اینورتر مدل IP5A ،

اینورتر مدل IS5 ، اینورتر مدل IS7 ، اینورتر مدل M100 ، اینورتر مدل S100 ،

اینورتر مدل H100 .

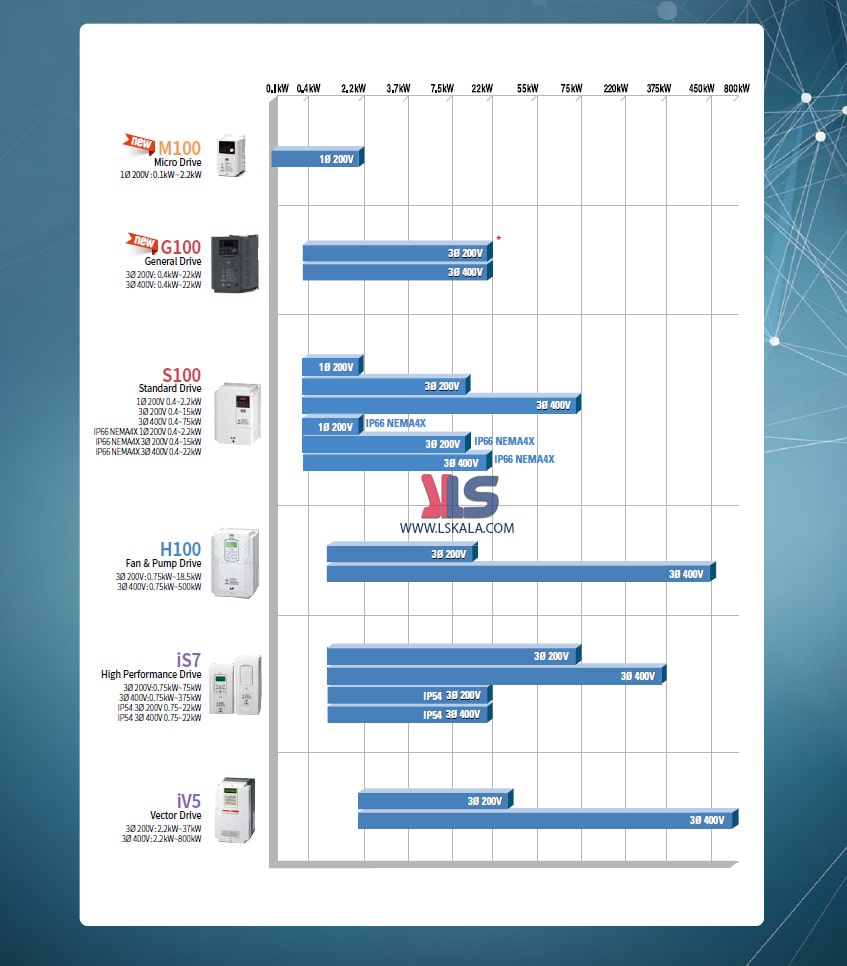

انواع اینورتر LS

مزایای اینورتر

مزایای استفاده از اینورتر LS عبارت است از :

  • کنترل دور موتور با تغيير فرکانس توسط اینورتر .
  • راه اندازی و توقف نرم الکترو موتور با شیب قابل تنظیم با استفاده از اینورتر .
  • کنترل گشتاور الکترو موتور و اعمال ولتاژ بالاتر در فرکانس های پايين توسط اینورتر .
  • کنترل و محدود ساختن گشتاور مورد نیاز الکترو موتور با روش های مختلف توسط اینورتر .
  • کنترل سرعت الکترو موتور و اصلاح اتومات آن از طریق فیدبک انکودر توسط اینورتر .
  • کنترل هوشمند چند موتور با توجه به فیدبک سنسورهای دما یا فشار در موارد کنترل فن و یا بوستر پمپ .
  • کنترل جهت چرخش موتور بصورت چپگرد و راستگرد .
  • قابليت اعمال فرمان توسط ورودی های ديجيتال اينورتر مانند چند سرعته کردن موتور و جهت چرخش موتور و … .
  • امکان شبکه شدن با کليه دستگاه هايی که از پروتکل های استاندارد مانند MODBUS پشتيبانی می کنند .
  • صرفه جویی مصرف برق Energy Saving با اینورتر LS .
مشخصات اینورتر مدل IC5

اینورتر LS مدل IC5 با ورودی تکفاز و خروجی سه فاز ( 220 ولت )

  • توان 0.4KW تا 2.2KW .
  • مد کنترلی V/f و Sensor vector control
  • قابلیت تغییر فرکانس بین 0.1Hz تا 400Hz
  • دارای پتانسیومتر جهت تغییر فرکانس
  • دارای ورودی آنالوگ 10-0 ولت
  • امکان افزایش دستی گشتاور
  • دارای PID کنترل داخلی
  • قابلیت نمایش 5 خطای آخر
  • درجه حفاظتی IP20

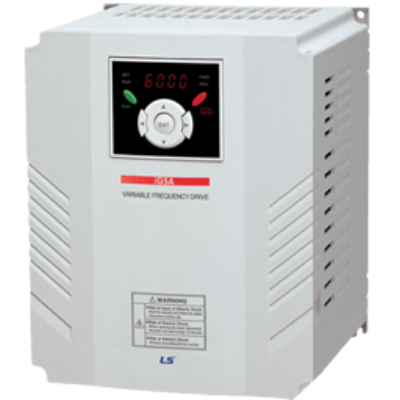

مشخصات اینورتر مدل IG5A

اینورتر IG5A  با کاربری عمومی

ورودی تکفاز  و خروجی سه فاز  ( 220 ولت )

توان 0.4KW تا 3.7KW .

ورودی سه فاز و خروجی سه فاز ( 380 ولت )

توان 0.4KW تا 22KW .

  • مد کنترلی V/f و Sensorless vector control
  • قابلیت تغییر فرکانس بین 0.1Hz تا 400Hz
  • رابط RS485 با پرتکل مدباس
  • امکان افزایش دستی گشتاور
  • دارای PID کنترلر پیشرفته داخلی
  • امکان نصب کی پد جانبی
  • درجه حفاظتی IP20
مشخصات اینورتر مدل IS7

اینورتر IS7 ، درایو سنگین کار با گشتاور بالا

ورودی تکفاز  و خروجی سه فاز ( 220 ولت )

توان 0.75KW تا 11KW .

ورودی سه فاز و خروجی سه فاز ( 380 ولت )

توان 0.75KW تا 160KW.

  • مد کنترلی Sensored vector ، Sensorless vector ، V/f
  • قابلیت تغییر فرکانس بین 0.1Hz تا 400Hz
  • رابط RS485 با پرتکل مدباس
  • امکان تنظیم خودکار گشتاور
  • دارای کارت اختیاری PLC
  • امکان نصب کی پد با فاصله از اینورتر
  • درجه حفاظتی IP20
مشخصات اینورتر مدل H100

اینورتر LS مدل H100 ، درایو مخصوص پمپ و فن

ورودی تکفاز  و خروجی سه فاز ( 220 ولت )

توان 0.75KW تا 18.5KW .

ورودی سه فاز و خروجی سه فاز ( 380 ولت )

توان 0.75KW تا 160KW.

  • 30 درصد کاهش حجم نسبت به مدل IP5A
  • PID کنترلر داخلی با قابلیت wake up , sleep
  • قابلیت فرمان به 5 موتور کمکی جهت تامین فشار
  • قابلیت soft fill جهت جلوگیری از افزایش ناگهانی فشار
  • قابلیت flow compensation جهت جبرانسازی افت فشار
  • دارای ساعت و تقویم داخلی جهت برنامه ریزی برای روشن کردن موتور
  • تقویت گشتاور اتوماتیک در دور پایین متناسب با دور اعمال شده به موتور
  • قابلیت تغییر فرکانس بین 0.1Hz تا 400Hz
  • رابط RS485 با پرتکل مدباس
  • امکان نصب کی پد با فاصله از اینورتر
مشخصات اینورتر مدل IP5A

اینورتر IP5A ، درایو مخصوص پمپ و فن

ورودی سه فاز  و خروجی سه فاز ( 380 ولت )

  • توان 5.5KW تا 450KW.
  • مد کنترلی Sensorless vector ، V/f
  • عملکرد Sleep & Wake-up
  • دارای عملکردهای حفاظتی ارتقا یافته
  • رابط RS485 با پرتکل مدباس
  • ذخیره سازی انرژی و بهره وری بالا
  • دارای PID  کنترلر پیشرفته داخلی
  • امکان فرمان به 4 موتور جانبی

دانلود

کاتالوگ اینورتر LS

LS_Drive_Series_E
