تاچ پنل (HMI)

اچ ام آی از نظر نوع کاربرد در دو نوع لمسی و تکست پنل تولید می‌شود. البته ناگفته نماند که حالت لمسی آن با نام تاچ پنل شناخته می‌شود که نسبت به پنل متنی بسیار پیشرفته تر و با امکانات بیشتر است.

اچ ام ای در واقع یک مانیتور خام و قابل برنامه نویسی است. برخی از HMI ها مجهز به کنترلر داخلی یا PLC هستند که تعداد مشخصی ورودی و خروجی دیجیتال دارند. این مدل مانیتورها خود به تنهایی بدون نیاز به کنترلر خارجی امکان کنترل ماشین آلات را فراهم می‌آورند. با توجه به محدود بودن تعداد ورودی و خروجی این مدل برای ماشین آلات بزرگ و خطوط تولید مناسب نیست و بیشتر برای دستگاه های کوچکتر استفاده می‌شود.

نوع دیگر HMI که در صنعت کاربرد بیشتری دارد، کنترلر داخلی ندارد و فقط به عنوان یک رابط برای ارسال فرامین و تنظیمات به پی ال سی و نمایش وضعیت خط تولید و تجهیزات مورد استفاده قرار می‌گیرد. این سری HMI هم نیاز به برنامه نویسی دارد و یک متخصص می‌باید با توجه به نیازمندی های ماشین بر اساس برنامه PLC آن را پروگرام نماید.

برنامه نویسی HMI

به طور کلی نرم افزار های HMI به صورت گرافیکی برنامه نویسی می‌شوند و به جز موارد محدود زبان برنامه نویسی خاصی ندارند. ابتدا صفحه بندی و جایگزاری المان های کنترلی و المان های نمایشی بصورت گرافیکی با استفاده از تصاویر کتابخانه نرم افزار یا تصاویر ساخته شده توسط برنامه نویس انجام می‌شود. در مرحله بعد آدرس متناسب با آن المان که قبلا در PLC تعریف شده وارد می‌شود تا هر کدام از عملگر ها به حافظه مربوط به خود متصل شوند.

امکاناتی نظیر ثبت وقایع و آلارم ها، ساخت گزارشات اختصاصی، رسم نمودارهای مختلف، فرمول نویسی دلخواه، نمایش پویای محرک ها به صورت انمیشنی و … با استفاده از نرم افزار در اکثر HMI ها میسر است و برنامه نویس متناسب با نیاز می تواند این قابلیتها را در اچ ام آی فعال نماید.

خرید اچ ام ای

در این پاراگراف به نکاتی که باید قبل از خرید اچ ام ای به آن توجه نمایید اشاره می‌نماییم. کیفیت ساخت و طول عمر همانند دیگر تجهیزات اتوماسیون صنعتی پارامتری است که نباید فدای قیمت شود. در حال حاضر با توجه به افزایش قیمت تجهیزات، برخی سازندگان ماشین آلات این امر را در اولویت قرار نمی دهند و قیمت اچ ام ای را نسبت به کیفیت در اولویت قرار می‌دهند که این امر در دراز مدت می تواند خسارت های مالی بیشتری را به همراه داشته باشد.

موارد فنی که قبل از خرید HMI باید به آن توجه داشته باشید عبارت است از:

تاچ پنل از نظر اندازه

تاچ پنل‌ها در اندازه‌های استاندارد و مختلف تولید می‌شوند. این اندازه‌ها به این ترتیب شامل:

• 4 اینچ
• 5 اینچ

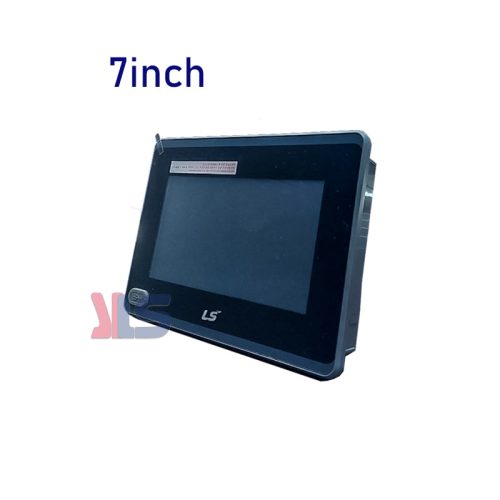

• 7 اینچ

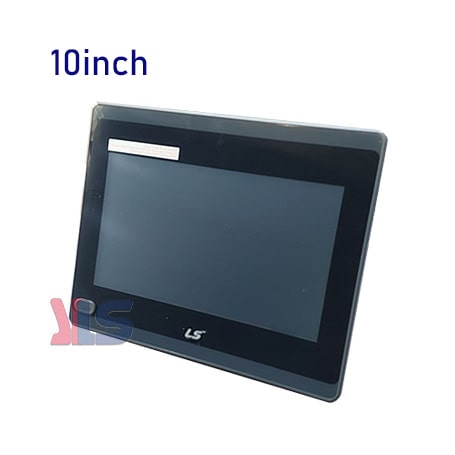

• 10 اینچ
• 12 اینچ
• 15 اینچ

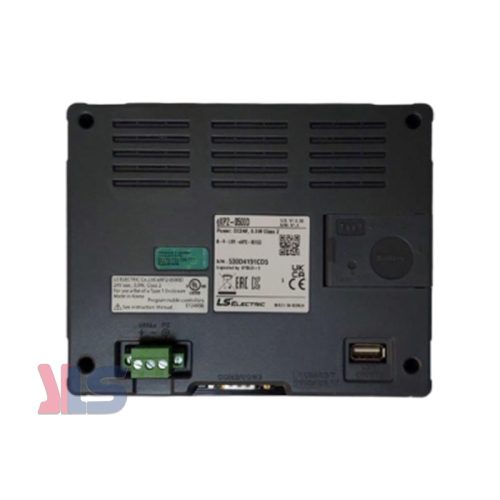

تاچ پنل ها با پروتکل‌های ارتباطی مختلف به PLC یا PC یا هر کنترلر دیگر مثل RS232 – RS485 – RS422 متصل می‌شود؛ همچنین در این دستگاه‌های جدیدتر با پروتکلETHERNET و شبکه شدن نیز متصل می‌شود. البته از طریق پورت USB برای DOWNLOAD برنامه نیز استفاده می‌شود. معمولا از تاچ پنل برای مانیتورینگ و کنترل و ثبت اطلاعات یک سیستم استفاده می‌شود.
