جانکشن باکس لودسل

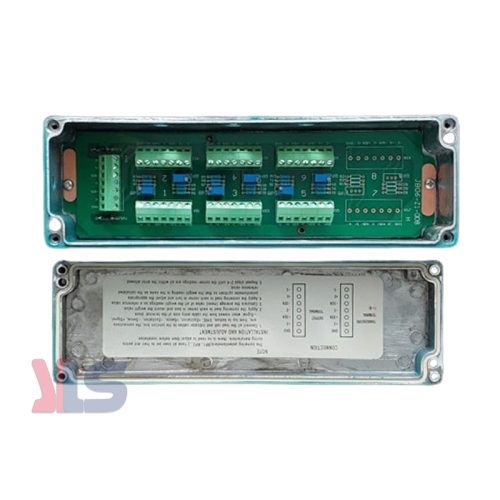

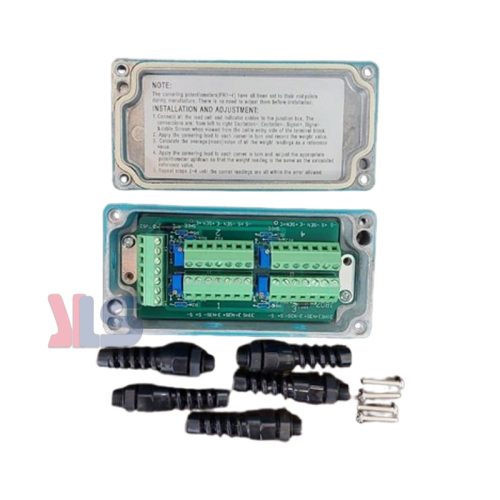

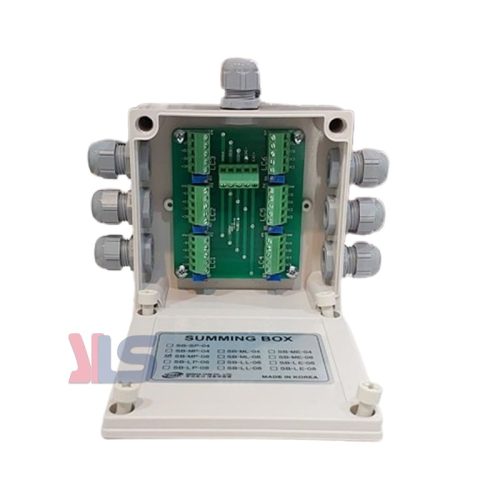

اصولا در سیستم های توزین چند لودسله برای اتصال لودسل‌ها به نمایشگر از جانکشن باکس یا سام باکس استفاده می‌شود. جانکشن باکس از تعدادی ترمینال و پتانسیومتر تشکیل شده است که همواره یک ترمینال برای اتصال به نمایشگر وزن یا ترانسمیتر و الباقی برای اتصال لودسل ها است.

جانکشن باکس‌ها بر اساس حداکثر تعداد لودسلی که به آن متصل می‌شود در 3 نوع تولید می‌گردد.

• 4 کانال با قابلیت اتصال 4 سنسور وزن
• 6 کانال با قابلیت اتصال 6 لودسل
• 8 کانال با قابلیت اتصال 8 سنسور

قابلیت جانکشن باکس

یکی از دلایل استفاده از Summing Box در سیستم توزین نقش حفاظتی است، اتصالی بین سیم‌های لودسلها با استفاده از این تجهیز به واسطه ترمینال های استاندارد از بین می‌رود و درصد خطا ناشی از اشتباه وصل کردن لودسل به نمایشگر به صفر می‌رسد.

اصلی ترین کاربرد جانکشن باکس گوشه گیری یا بالانس کردن لودسلهای سیستم توزین است. به عنوان مثال  یک باسکول را درنظر بگیرید که در چهار گوشه آن لودسل نصب شده است، با گذاشتن یک وزنه یکسان بر روی 4 گوشه و ثبت عدد نمایش داده شده می‌توان عدم توازن بین سنسورهای وزن را بررسی کرد. در صورت یکسان نبودن عدد نمایش داده شده برای هر گوشه، میتوان با استفاده از ولوم مربوطه عدد را اصلاح کرد و بالانس بین 4 گوشه را برقرار کرد.

قیمت جانکشن باکس

قیمت جانکشن باکس بسته به نوع کاربرد، کیفیت ساخت و امکانات داخلی آن متغیر است و معمولاً عواملی مانند تعداد کانال‌ها، نوع مدار داخلی، قابلیت تنظیم گوشه، نوع ترمینال‌ها و جنس بدنه بیشترین تأثیر را بر تعیین قیمت دارند. جانکشن باکس‌هایی با بدنه استیل یا آلومینیوم مقاوم و دارای استانداردهای حفاظتی بالاتر معمولاً قیمت بیشتری دارند، زیرا برای محیط‌های صنعتی، مرطوب یا پرنویز طراحی شده‌اند و پایداری بالاتری ارائه می‌دهند. علاوه بر این، مدل‌های اکتیو که توانایی تقویت و مدیریت سیگنال را دارند نسبت به مدل‌های پسیو قیمت بالاتری دارند. اختلاف قیمت در برندهای مختلف نیز به دلیل کیفیت برد، دوام اتصالات و دقت در یکپارچه‌سازی سیگنال‌ها ایجاد می‌شود. در نهایت برای انتخاب دقیق‌تر باید نیاز سیستم توزین، شرایط نصب و تعداد لودسل‌ها بررسی شود تا قیمت پرداخت‌شده با عملکرد مورد انتظار هماهنگ باشد و در طولانی‌مدت خطا و هزینه‌های تعمیر را کاهش دهد.

خرید جانکشن باکس

خرید جانکشن باکس زمانی اهمیت پیدا می‌کند که سیستم‌های توزین نیاز به انتقال دقیق و همزمان اطلاعات چند لودسل داشته باشند. این تجهیز وظیفه دارد سیگنال‌های خروجی لودسل‌ها را به‌صورت یکنواخت جمع‌آوری کرده و خطاهای ناشی از اختلاف ولتاژ یا ناپایداری بار را کاهش دهد. برای انتخاب درست، باید به تعداد کانال‌های مورد نیاز، قابلیت تنظیم گوشه برای یکسان‌سازی وزن روی هر نقطه، کیفیت برد داخلی و مقاومت اتصالات توجه شود. علاوه بر این، جنس بدنه، میزان تحمل شرایط محیطی، استاندارد حفاظت و توانایی کاهش نویز در عملکرد نهایی سیستم تأثیر مستقیم دارد. انتخاب یک جانکشن باکس مناسب باعث افزایش دقت اندازه‌گیری، کاهش خطای درازمدت، پایداری بیشتر در محیط‌های صنعتی و جلوگیری از ایجاد مشکلات ناخواسته در فرآیندهای توزین می‌شود.

کاربرد جانکشن باکس لودسل

جانکشن باکس لودسل نقش حیاتی در سیستم‌های توزین چند لودسلی ایفا می‌کند، زیرا امکان جمع‌آوری و انتقال دقیق سیگنال‌ها به کنترلر را فراهم می‌کند. این تجهیز به عنوان نقطه مرکزی اتصال عمل کرده و اختلافات جزئی بین لودسل‌ها را اصلاح کرده و از نوسان سیگنال جلوگیری می‌کند، به‌طوری که بار وارد شده بر نقاط مختلف سازه به درستی ثبت شود. علاوه بر این، جانکشن باکس خطاهای ناشی از سیم‌کشی طولانی یا شرایط محیطی را کاهش داده و پایداری سیستم‌های توزین صنعتی را افزایش می‌دهد. مهم‌ترین کاربردهای جانکشن باکس لودسل عبارتند از:

• بالانس و هماهنگ‌سازی عملکرد چند لودسل در یک سیستم

• افزایش دقت اندازه‌گیری در باسکول‌ها، مخازن و سیستم‌های چند نقطه‌ای

• اصلاح اختلاف ولتاژ و توزیع صحیح بار بین لودسل‌ها

• کاهش تأثیر نویز محیطی روی سیگنال خروجی

• ساده‌سازی سیم‌کشی و ایجاد نقطه اتصال امن و دسترسی آسان

• تضمین انتقال سیگنال پایدار و استاندارد به نمایشگر یا کنترلر
