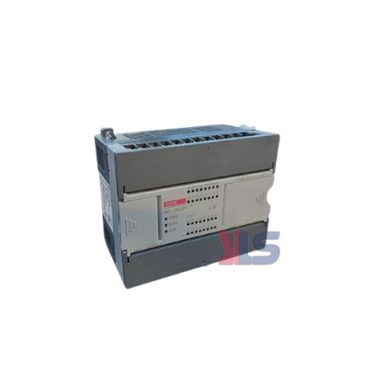

مشخصات XEC-DR32H
- پی ال سی LS سری XGB
- 16 ورودی و 16 خروجی رله
- رابط پروگرام mini USB و RS232
- پورت ارتباطی RS232 و RS485 بصورت مجزا
- 8 حلقه PID کنترل داخلی
- قابلیت افزایش تعداد ورودی و خروجی تا 352 عدد
- امکان اتصال حداکثر 10 کارت جانبی
- دارای باطری جهت ذخیره مقادیر حافظه ها در زمان قطع برق ورودی
- ساخت LS کره جنوبی
عملکرد پی ال سی XEC-DR32H
پی ال سی XEC-DR32H یکی از پرکاربردترین PLC در برند ال اس می باشد. امکانات داخلی و همچنین امکان توسعه گسترده باعث شده تا این PLC کامپکت یکی از مطمئن ترین گزینه ها در اتوماسیون ماشین آلات و خطوط تولید باشد. کارت های جانبی متنوع با ابعاد کوچک از دیگر مزایای رقابتی این مدل پی ال سی LS است.
مشخصات فنی XEC-DR32H
|
پی ال سی XEC |
XEC-DR32H XEC-DR32H/D1 |
|||
| سرعت پردازش | 83ns/step | |||
| زبان برنامه نویسی |
Ladder Diagram(LD), Sequential Function Chart(SFC), Structured Text(ST) |
|||
| حجم برنامه | 200KB | |||
| تعداد I/O |
32 16ورودی / 16 خروجی |
|||
|
حداکثر تعداد I/O با احتساب کارت جانبی |
352 عدد | |||
|
حداکثر برنامه |
128 | |||
|
حالات عملکرد |
RUN , STOP , DEBUG | |||
| عیب یابی داخلی | شناسایی خطای زمان اسکن ، خطای حافظه ، خطای باطری ، خطای تغذیه ، خطای I/O | |||
|
رابط پروگرام |
RS232 / Mini USB | |||
|
ذخیره داده ها در زمان قطع برق |
قابلیت تنظیم ذخیره سازی حافظه در پارامترهای اساسی | |||
| پورت شبکه داخلی | 1 کانال RS485 و 1 کانال RS232 | |||
| ورودی پالس سرعت بالا | 8 ورودی پالس 100KHz جهت شمارش پالس سرعت بالا مانند انکودر یا خط کش دیجیتال | |||
| ورودی وقفه | دارد | |||
| PID کنترلر داخلی | 16 حلقه جهت کنترل کمیت های آنالوگ مانند کنترل دما ، کنترل فشار | |||
| پوزیشن کنترل | – | |||
پی ال سی چیست و چه نقشی در اتوماسیون صنعتی دارد
پی ال سی را می توان یکی از اصلی ترین تجهیزات در اتوماسیون صنعتی دانست
سپتامبر
اتوماسیون و مانیتورینگ بچینگ خوراک دام و طیور
اتوماسیون و مانیتورینگ بچینگ خوراک دام و طیور امروزه افزایش کیفیت تولید و بهره وری
نوامبر
ابعاد پی ال سی XEC-DR32H
