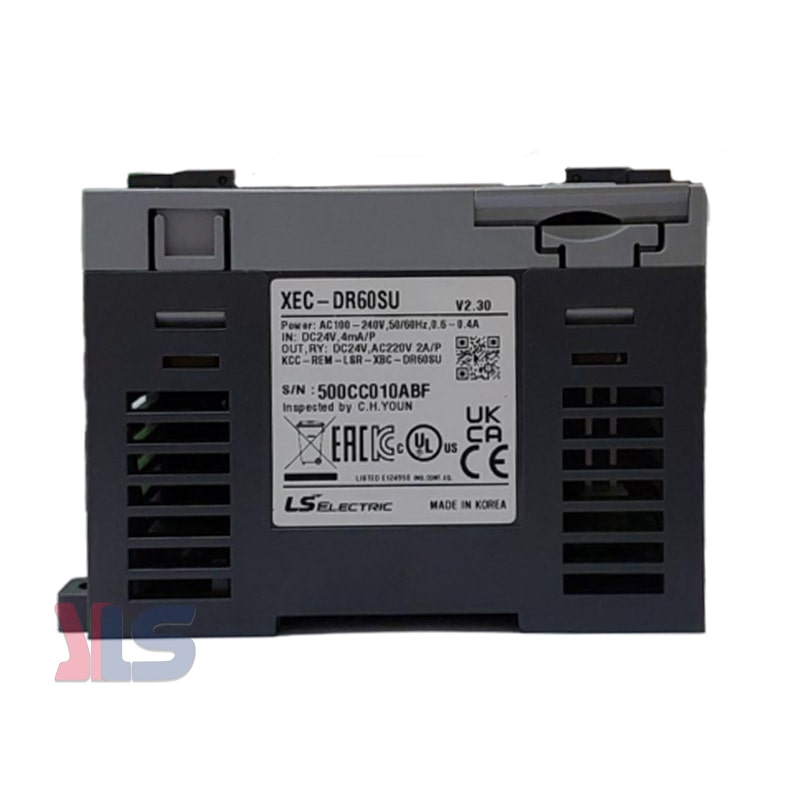

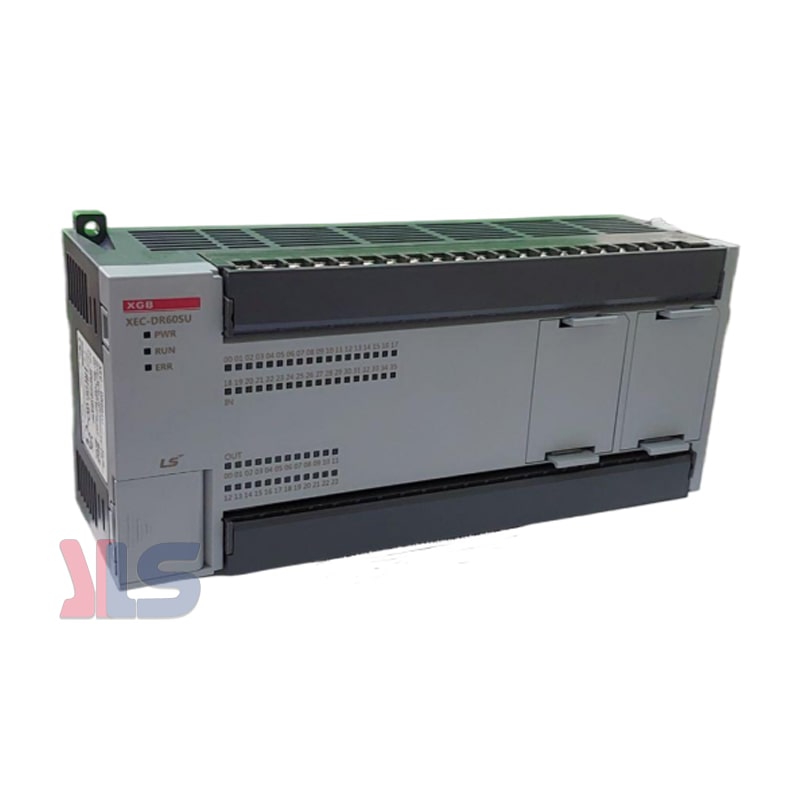

ویژگی های پی ال سی LS مدل XEC-DR60SU
- PLC مدل XEC سری استاندارد
- 36 ورودی و 24 خروجی رله
- رابط پروگرام mini USB و RS232
- پورت ارتباطی RS232 و RS485 بصورت مجزا
- قابلیت افزایش تعداد ورودی و خروجی تا 284 عدد
- امکان اتصال حداکثر 7 کارت جانبی
- امکان اتصال حداکثر 2 آپشن بورد
- ساخت LS کره جنوبی
کاربری پی ال سی DR60SU
PLC مدل XEC DR60SU از خانواده پی ال سی های کامپکت XGB می باشد . این مدل PLC در اتوماسیون ماشین آلات بسیار پرکاربرد بوده و قابل توسعه می باشد.
نرم افزار برنامه نویسی این مدل PLC همانند سایر پی ال سی های سری XEC نرم افزار XG5000 می باشد که قابل برنامه نویسی بر اساس استاندارد IEC است.
زبان برنامه نویسی در این نرم افزار LD , IL و SFC است.
در این مدل PLC ال اس، کارتهای توسعه هم بصورت کارت جانبی به تعداد حداکثر 7 کارت از کنار متصل می‌شوند و هم بصورت آپشن بورد بر روی پی ال سی به تعداد حداکثر 2 کارت نصب می‌گردند.
کارتهای جانبی قابل اتصال به پی ال سی سری استاندارد XEC-DR60SU
- انواع ورودی و خروجی دیجیتال
- انواع ورودی و خروجی آنالوگ
- انواع ورودی دما
- شبکه سریال و اترنت
- ماژول های دریافت و تولید پالس سرعت بالا
|
پی ال سی LS |
DR60SU |
| سرعت پردازش | 94ns/step |
| زبان برنامه نویسی |
Ladder Diagram(LD), Sequential Function Chart(SFC), Structured Text(ST) |
| حجم برنامه | 200KB |
| تعداد I/O |
20 36 ورودی / 24 خروجی |
|
حداکثر تعداد I/O با احتساب کارت جانبی |
284 عدد |
|
حداکثر برنامه |
128 |
|
حالات عملکرد |
RUN , STOP , DEBUG |
| عیب یابی داخلی | شناسایی خطای زمان اسکن ، خطای حافظه ، خطای باطری ، خطای تغذیه ، خطای I/O |
|
رابط پروگرام |
RS232 / Mini USB |
|
ذخیره داده ها در زمان قطع برق |
قابلیت تنظیم ذخیره سازی حافظه در پارامترهای اساسی |
| پورت شبکه داخلی | 1 کانال RS485 و 1 کانال RS232 |
| ورودی پالس سرعت بالا | 8 ورودی پالس 100KHz جهت شمارش پالس سرعت بالا مانند انکودر یا خط کش دیجیتال |
| ورودی وقفه | دارد |
| PID کنترلر داخلی | 16 حلقه جهت کنترل کمیت های آنالوگ مانند کنترل دما ، کنترل فشار |
| پوزیشن کنترل | – |
مطالب و محصولات پرطرفدار:
محتوا یافت نشد
XEC-SU |
XEC DR60SU |
سرعت پردازش |
94ns/step |
زبان برنامه نویسی |
Ladder Diagram(LD), Sequential Function Chart(SFC), Structured Text(ST) |
حجم برنامه |
200KB |
تعداد I/O |
60 36ورودی / 24 خروجی |
حداکثر تعداد I/Oبا احتساب کارت جانبی |
284 عدد |
حداکثر برنامه |
128 |
حالات عملکرد |
RUN , STOP , DEBUG |
عیب یابی داخلی |
شناسایی خطای زمان اسکن ، خطای حافظه ، خطای باطری ، خطای تغذیه ، خطای I/O |
رابط پروگرام |
RS232 / Mini USB |
ذخیره داده ها در زمان قطع برق |
قابلیت تنظیم ذخیره سازی حافظه در پارامترهای اساسی |
پورت شبکه داخلی |
1 کانال RS485 و 1 کانال RS232 |
ورودی پالس سرعت بالا |
8 ورودی پالس 100KHz جهت شمارش پالس سرعت بالا مانند انکودر یا خط کش دیجیتال |
ورودی وقفه |
دارد |
PID کنترلر داخلی |
16 حلقه جهت کنترل کمیت های آنالوگ مانند کنترل دما ، کنترل فشار |
